Flanġ tal-għonq tal-weldjatura (flanġ WN)huwa tip ta 'flanġ b'għonq twil u għax-xejn (hub) li jestendi mill-bażi tal-ħanek. L-għonq tal-flanġ jipprovdi rinfurzar għall-konnessjoni u jiffaċilita transizzjoni bla xkiel mill-flanġ għall-pajp. Il-ħanek tal-għonq tal-weldjatura huma wweldjati mal-pajp, u joħolqu konnessjoni qawwija u permanenti. Huma komunement użati f'sistemi ta 'pajpijiet ta' pressjoni għolja u ta 'temperatura għolja, fejn l-affidabbiltà u r-reżistenza għat-tnixxija huma kritiċi.

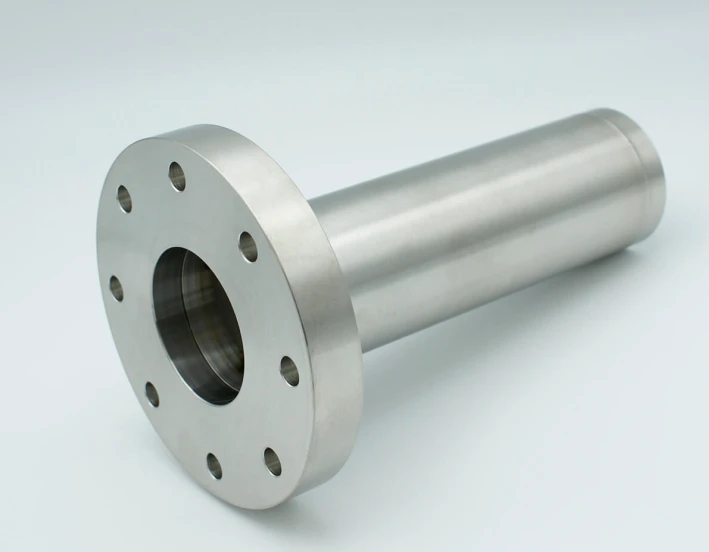

Minn naha l-ohra,flanġ twil ta' l-għonq tal-weldjatura (flanġ LWN)hija varjazzjoni tal-ħanek tal-għonq tal-weldjatura b'għonq estiż (kanna) meta mqabbel mal-flanġ tal-għonq tal-weldjatura standard. L-għonq itwal tal-ħanek twil tal-għonq tal-weldjatura joffri tisħiħ u flessibilità addizzjonali fid-disinn tas-sistema tal-pajpijiet. Flanġijiet twal tal-għonq tal-weldjatura ħafna drabi jintużaw f'applikazzjonijiet fejn ikun meħtieġ spazju żejjed għall-insulazzjoni, l-istrumentazzjoni jew l-aċċess għas-sistema tal-pajpijiet. Huma komunement misjuba fl-iskambjaturi tas-sħana, tankijiet tal-pressjoni, u reatturi, fejn il-ħanek jeħtieġ li jitwaħħal ma 'tarf tal-pajp li jisporġi 'l barra jew imdawwar.
Speċifikazzjonijiet Komuni:
ANSI/ASME B16.5: Dan l-istandard ikopri d-dimensjonijiet, il-klassifikazzjonijiet tat-temperatura tal-pressjoni, il-materjali, u t-tolleranzi għal Weld Neck Flanges f'daqsijiet NPS 1/2 sa NPS 24.
ASME B16.47: Dan l-istandard jinkludi żewġ serje - Serje A (MSS SP-44) u Serje B (API 605) - li jkopru Flanġijiet tal-Għonq tal-Weldjatura ta 'dijametru kbir u Flanġijiet Għomja. Il-ħanek tas-Serje A huma itqal u għandhom dijametru akbar taċ-ċirku tal-bolt meta mqabbel mal-flanġijiet tas-Serje B.
Flanġijiet tal-għonq tal-weldjatura u flanġijiet tal-għonq tal-weldjatura twal huma ż-żewġ tipi ta 'flanġijiet użati komunement fis-sistemi tal-pajpijiet, iżda għandhom differenzi distinti fid-disinn, l-applikazzjoni u l-użu tagħhom. Hawn paragun dettaljat:
Flanġijiet tal-għonq tal-weldjatura:
1. Disinn:
- Weld Neck Flanġis għandhom hub twil għax-xejn li jipprovdi rinfurzar lill-ħanek u jiffaċilita t-tranżizzjoni bla xkiel mill-pajp għall-flanġ.
2. Applikazzjoni:
- Il-ħanek tal-għonq tal-weldjatura huma tipikament użati f'applikazzjonijiet ta 'pressjoni għolja u temperatura għolja fejn il-ħanek se jkun soġġett għal tagħbijiet u tensjonijiet sinifikanti.
3. Iwweldjar:
- Dawn il-flanġijiet huma wweldjati mal-pajp, u jipprovdu konnessjoni qawwija u permanenti. L-iwweldjar jiżgura siġill li ma jnixxix u jsaħħaħ l-integrità strutturali tal-ġonta.
4. Allinjament:
- Minħabba d-disinn tagħhom, Weld Neck Flanges jiżguraw allinjament xieraq tat-toqob tal-bolt, li jissimplifika l-installazzjoni u jnaqqas ir-riskju ta 'allinjament ħażin waqt l-assemblaġġ.
5. Klassifikazzjoni tal-Pressjoni:
- Weld Neck Flanġis huma disponibbli f'diversi klassifikazzjonijiet tal-pressjoni u daqsijiet biex jakkomodaw rekwiżiti differenti tas-sistema tal-pajpijiet.
Flanġijiet twal ta' l-għonq tal-weldjatura:
1. Disinn:
- Flanġijiet ta 'l-għonq ta' Weld Long għandhom għonq jew barmil estiż, li jipprovdu tisħiħ addizzjonali u jippermettu iwweldjar aktar faċli mal-pajp. It-tul tal-għonq huwa tipikament itwal meta mqabbel mal-Flanges tal-Għonq tal-Weldjatura standard.
2. Applikazzjoni:
- Flanġijiet twal ta 'l-għonq ta' Weld Weld huma komunement użati f'applikazzjonijiet fejn hemm bżonn ta 'appoġġ addizzjonali, bħal f'ambjenti ta' pressjoni għolja, temperatura għolja jew korrużivi.
3. Iwweldjar:
- Simili għal Weld Neck Flanges, Flanġijiet Long Weld Neck huma wweldjati mal-pajp. L-għonq estiż jipprovdi aktar żona ta 'wweldjar, li ttejjeb is-saħħa u l-integrità tal-ġonta.
4. Flessibilità:
- Flanġijiet ta 'l-għonq ta' Weld Long joffru aktar flessibilità f'termini ta 'allinjament u pożizzjonament meta mqabbla ma' Flanġijiet ta 'għonq ta' Weld standard. Jistgħu jintużaw f'applikazzjonijiet fejn il-pajp jeħtieġ li jitla 'jew jitbaxxa għal skopijiet ta' allinjament.
5. Applikazzjonijiet Speċjalizzati:
- Flanġijiet twal ta 'l-għonq ta' Weld ħafna drabi jintużaw f'applikazzjonijiet speċjalizzati, bħal fi skambjaturi tas-sħana, tankijiet ta 'pressjoni, u reatturi, fejn il-ħanek jista' jkun jeħtieġ li jitwaħħal ma 'tarf tal-pajp li jisporġi 'l barra jew imdawwar.
Fil-qosor, filwaqt li kemm il-Fanġijiet tal-Għonq tal-Weldjatura kif ukoll il-Flanges tal-Għonq tal-Weldjatura twal jintużaw għal applikazzjonijiet ta 'pressjoni għolja u għandhom iwweldjar mal-pajp, il-Flanges tal-Għonq tal-Weldjatura twila joffru tisħiħ u flessibilità addizzjonali, li jagħmluhom adattati għal applikazzjonijiet speċjalizzati li jeħtieġu appoġġ addizzjonali u preċiżjoni tal-allinjament.
